 Ecco la moto di Giorgio

Andare in basso
Vai alla pagina : Precedente  1, 2
AutoreMessaggio
NIK111

NIK111

Numero di messaggi : 3060
Data d'iscrizione : 06.08.08
EtÓ : 41
LocalitÓ : Carlino - UD

Ecco la moto di Giorgio - Pagina 2 Empty
MessaggioTitolo: Re: Ecco la moto di Giorgio   Ecco la moto di Giorgio - Pagina 2 Icon_minitimeGio Giu 09, 2011 3:20 pm

sembra un articolo di mototecnica!!!bellissimo fabrizio!

_________________
FIERO DI AVERE UN VOR....ANZI DUE Very Happy
Torna in alto Andare in basso
DRE

DRE

Numero di messaggi : 2659
Data d'iscrizione : 13.10.08

Ecco la moto di Giorgio - Pagina 2 Empty
MessaggioTitolo: Re: Ecco la moto di Giorgio   Ecco la moto di Giorgio - Pagina 2 Icon_minitimeDom Giu 12, 2011 1:00 am

Quoto Nik! Grazie Fabrizio!
Torna in alto Andare in basso
fabrizio

fabrizio

Numero di messaggi : 150
Data d'iscrizione : 30.11.08
EtÓ : 56
LocalitÓ : san benedetto del tronto

Ecco la moto di Giorgio - Pagina 2 Empty
MessaggioTitolo: Re: Ecco la moto di Giorgio   Ecco la moto di Giorgio - Pagina 2 Icon_minitimeMar Giu 14, 2011 5:09 am

Passiamo ora ad montare i carter
prima cosa bisogna pulire e sgrassare le piste di contatto dei carter con diluente,poi ci procuriamo una siringa comune e ci mettiamo dentro la pasta per guarnizioni(io uso LOCTITE nera)
Ecco la moto di Giorgio - Pagina 2 Pasta_10
adesso mettiamo un sottile filo di pasta al centro della pista del carter facendo attenzione a non metterne troppa
Ecco la moto di Giorgio - Pagina 2 Metter10
accostiamo i carter aiutandoci con una mazzuola in gomma
Ecco la moto di Giorgio - Pagina 2 Dsc_0021
Ecco la moto di Giorgio - Pagina 2 Accost10
mentre aspettiamo qualche minuto per fare in modo che si tiri un p˛ la pasta, prepariamo il carter del cambio
Ecco la moto di Giorgio - Pagina 2 Dsc_0022
infine accostiamo anche il carter del cambio e cominciamo a mettere le viti facendo molta attenzione a mettere
le giuste lunghezze delle viti (fate molta attenzione)
ora cominciamo a serrare le viti in maniera circolare con ripetuti passaggi
Alla fine avremo il carter motore montato e pronto per i passaggi successivi
Ecco la moto di Giorgio - Pagina 2 Motore10

TO BE CONTINUED
Torna in alto Andare in basso
fabrizio

fabrizio

Numero di messaggi : 150
Data d'iscrizione : 30.11.08
EtÓ : 56
LocalitÓ : san benedetto del tronto

Ecco la moto di Giorgio - Pagina 2 Empty
MessaggioTitolo: Re: Ecco la moto di Giorgio   Ecco la moto di Giorgio - Pagina 2 Icon_minitimeMar Giu 14, 2011 2:05 pm

rimontiamo anche la frizione e anche qui' pulendo molto bene tutti i componenti
misuriamo anche i dischi condotti e conduttori che devono avere rispettivamente lo spessore di mm 1 e mm1,7-1,8
Ecco la moto di Giorgio - Pagina 2 Dsc_0023
Ecco la moto di Giorgio - Pagina 2 Dsc_0024
Ecco la moto di Giorgio - Pagina 2 Dsc_0025
riavvitiamo anche il bullone che tiene il pistone con o-ring usando frenafiletti di tipo medio e usando la chiave per bloccare la frizione
Ecco la moto di Giorgio - Pagina 2 Dsc_0026
Ecco la moto di Giorgio - Pagina 2 Dsc_0027
ora prima di rimontare il piatto opportunamente pulito ricordarsi di togliere la vite di spurgo olio frizione(per chi ha questo motore)
e soffiarci dentro con aria compressa (tanto Ŕ attappato di sicuro)perche se questo spurgo Ŕ attappato non riuscirete mai a fare lo spurgo dopo aver rimontato la leva
Ecco la moto di Giorgio - Pagina 2 Dsc_0028

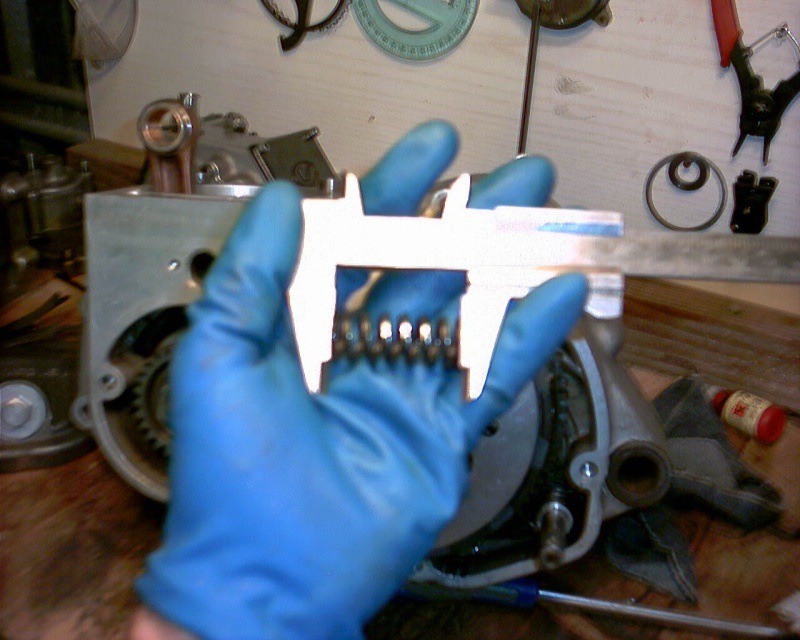

adesso rimontate e misurate le molle che devono essere non meno di mm 43
Ecco la moto di Giorgio - Pagina 2 Dsc_0029
Ecco la moto di Giorgio - Pagina 2 Dsc_0030
per vedere se tutto e funzionale soffiamo con l'aria compressa qui'
Ecco la moto di Giorgio - Pagina 2 Dsc_0031
e si aprirÓ il pacco frizione
Ecco la moto di Giorgio - Pagina 2 Dsc_0032
rimontiamo anche la boccola che fÓ tenuta con il paraolio sul pignone ricordandosi (Ú molto importante) di rimettere la piccola sfera di metallo
che si incastra tra boccola e l'albero del pignone avendo cura di inserire il rasamento e l'o-ring prima della boccola
Ecco la moto di Giorgio - Pagina 2 Dsc_0033
giÓ che ci siamo montiamo anche il pistone le solite raccomandazioni tipo :scritta top in alto sulla fascia;freccia verso lo scarico;
fascia orientata a 25░ 30░dallo scarico ;raschiaolio 25░ 30░ dallo scarico lato opposto;ricordarsi i ferma spinotto;
versare olio sul pistone e infilare il cilindro
Ecco la moto di Giorgio - Pagina 2 Dsc_0034
Ecco la moto di Giorgio - Pagina 2 Dsc_0035
Ecco la moto di Giorgio - Pagina 2 Dsc_0036
Ecco la moto di Giorgio - Pagina 2 Dsc_0037
Ecco la moto di Giorgio - Pagina 2 Dsc_0038


TO BE CONTINUED
Torna in alto Andare in basso
ch-ss87^



Numero di messaggi : 161
Data d'iscrizione : 15.08.08
LocalitÓ : Sassari

Ecco la moto di Giorgio - Pagina 2 Empty
MessaggioTitolo: Re: Ecco la moto di Giorgio   Ecco la moto di Giorgio - Pagina 2 Icon_minitimeMar Giu 14, 2011 2:32 pm

ti piace la sardegna? << se fai alla mia tutto questo ti ospito io per un mese hahahahahah =)
Torna in alto Andare in basso
DRE

DRE

Numero di messaggi : 2659
Data d'iscrizione : 13.10.08

Ecco la moto di Giorgio - Pagina 2 Empty
MessaggioTitolo: Re: Ecco la moto di Giorgio   Ecco la moto di Giorgio - Pagina 2 Icon_minitimeMar Giu 14, 2011 3:48 pm

sogiorno assicurato anche ai castelli romani!
Torna in alto Andare in basso
efen009



Numero di messaggi : 9
Data d'iscrizione : 04.07.11

Ecco la moto di Giorgio - Pagina 2 Empty
MessaggioTitolo: Re: Ecco la moto di Giorgio   Ecco la moto di Giorgio - Pagina 2 Icon_minitimeMar Lug 05, 2011 1:46 am


Thank you very much,It is important to me


__________________________
Buy office 2007
Buy MS office 2007
Torna in alto Andare in basso
fabrizio

fabrizio

Numero di messaggi : 150
Data d'iscrizione : 30.11.08
EtÓ : 56
LocalitÓ : san benedetto del tronto

Ecco la moto di Giorgio - Pagina 2 Empty
MessaggioTitolo: Re: Ecco la moto di Giorgio   Ecco la moto di Giorgio - Pagina 2 Icon_minitimeLun Ott 24, 2011 1:10 pm

riprendiamo i lavori al nostro motore rimontando la testa e la distribuzione
puliamo bene le viti della testa,sostituiamo gli o-ring,posizioniamo la
guarnizione della testa usando questo mastice spalmandolo sopra e sotto la guarnizione
dopodichŔ accostiamo la testa tirando i bulloni a croce con una chiave dinamometrica
prima a un paio di kgm poi aspettanto una giornata tiriamo definitivamente a kgm 5,5
i 4 principali e a kgm 3 i 2 pi¨ piccoli(attenzione dei 4 bulloni ne abbiamo 1 che Ŕ pi¨
lungo,vÓ nella parte posteriore sx)
Ecco la moto di Giorgio - Pagina 2 Mastic10

rimontiamo adesso la distribuzione facendo molta attenzione a misurare tutte le tolleranze
e che gli ingranaggi non struscino trÓ di loro e sul carter
molto importante il primo ingranaggio,quello in basso,quello doppio per intenderci,va spessorato
con un rasamento di mm1 nella parte interna e esternamente fino al gioco raggiunto
Ecco la moto di Giorgio - Pagina 2 Adesso10

quando mettiamo l'ultimo ingranaggio in alto facciamo la fase
pistone PMS(se non volete misurare il pistone montate provvisoriamente volano accensione poi
puntino -tacca rossa
viti filettate dell'ultimo ingranaggio in alto disposte orizzontalmente, tacca riferimento in alto
camme disposte verso il basso
poi spessorate gli ingranaggi usando una barra rettificata (io ho usato il manico di un calibro)
badando che gli ingranaggi girino discretamente liberi
Ecco la moto di Giorgio - Pagina 2 110
Ecco la moto di Giorgio - Pagina 2 210

a questo punto mettiamo la solita pasta fire con una siringa accostiamo il carter distribuzione
aspettiamo una decina di minuti poi tiriamo le viti
Ecco la moto di Giorgio - Pagina 2 111


a questo punto avremo il motore quasi finito
manca solo di rimontare i bilancieri il decompressore e fare il gioco valvole
ed Ŕ pronto per essere montato
Ecco la moto di Giorgio - Pagina 2 112
Ecco la moto di Giorgio - Pagina 2 211
Ecco la moto di Giorgio - Pagina 2 310

in fase di montaggio sul telaio la fase dell'accensione la fate con un comparatore sul foro della candela
pistone al PMS,ruotate il volano sem in senso antiorario,fate scendere il pistone di mm8
quindi la spina si deve inserire tra foro volano e foro statore
ci arrivate tenendo avvitato lento lo statore,ficcando la spina e leggendo gli 8 mm
sfilate il volano tirate le 3 viti dello statore rimontate il volano
Torna in alto Andare in basso
NIK111

NIK111

Numero di messaggi : 3060
Data d'iscrizione : 06.08.08
EtÓ : 41
LocalitÓ : Carlino - UD

Ecco la moto di Giorgio - Pagina 2 Empty
MessaggioTitolo: Re: Ecco la moto di Giorgio   Ecco la moto di Giorgio - Pagina 2 Icon_minitimeLun Ott 24, 2011 2:23 pm

sembra di leggere mototecnica di qualche anno fa!!!!

bello Fabrizio!!

_________________
FIERO DI AVERE UN VOR....ANZI DUE Very Happy
Torna in alto Andare in basso
$ BISS $



Numero di messaggi : 170
Data d'iscrizione : 18.08.11
EtÓ : 31
LocalitÓ : Verona

Ecco la moto di Giorgio - Pagina 2 Empty
MessaggioTitolo: Re: Ecco la moto di Giorgio   Ecco la moto di Giorgio - Pagina 2 Icon_minitimeMar Ott 25, 2011 12:39 am

gran bel servizio Very Happy

una domanda fabrizio...a breve dovr˛ togliere e rifare la guarnizione al carterino della distribuzione come hai fatto te xkÚ mi trasuda olio e volevo farti un paio di domande in merito:

-il lavoro posso farlo piegando la moto sul lato?
-il gentil lamberto mi ha consigliato di usare la loctite, tu che pasta hai usato?
-x svolgere il lavoro al meglio hai qualche dritta o trucchetto?

grazie mille Smile
Torna in alto Andare in basso
DRE

DRE

Numero di messaggi : 2659
Data d'iscrizione : 13.10.08

Ecco la moto di Giorgio - Pagina 2 Empty
MessaggioTitolo: Re: Ecco la moto di Giorgio   Ecco la moto di Giorgio - Pagina 2 Icon_minitimeMar Ott 25, 2011 12:51 am

come non quotare Nik

veramente un bel lavoro, complimenti Fabrizio!
Torna in alto Andare in basso
Ospite
Ospite



Ecco la moto di Giorgio - Pagina 2 Empty
MessaggioTitolo: Re: Ecco la moto di Giorgio   Ecco la moto di Giorgio - Pagina 2 Icon_minitimeMar Ott 25, 2011 5:13 am

$ BISS $ ha scritto:
gran bel servizio Very Happy

una domanda fabrizio...a breve dovr˛ togliere e rifare la guarnizione al carterino della distribuzione come hai fatto te xkÚ mi trasuda olio e volevo farti un paio di domande in merito:

-il lavoro posso farlo piegando la moto sul lato?
-il gentil lamberto mi ha consigliato di usare la loctite, tu che pasta hai usato?
-x svolgere il lavoro al meglio hai qualche dritta o trucchetto?

grazie mille Smile

non serve piegare la moto : dritta va + che bene
fabrizio ha usato loctite nera (coppe olio) va bene lo stesso ed indicata per presenza olio e in questo caso non ci son pressioni ,
forse meno tenace del 5699 ma cmq ok (altri han usato loctite 596 )
per staccare la cartella , dopo aver rimosso la pompa acqua convien metter una vite lunga filetto 6x1 nel foro vite pompa acqua centrale
alla cartella , avvitare sino al completo distacco aiutandosi con un mazzolino in gomma per far si che venga via parallelo .
attenzione ai rasamenti che potrebbero rimaner attaccati alla cartella estratta

ps : fabrizio : questo lo metti sotto la tua?
Torna in alto Andare in basso
$ BISS $



Numero di messaggi : 170
Data d'iscrizione : 18.08.11
EtÓ : 31
LocalitÓ : Verona

Ecco la moto di Giorgio - Pagina 2 Empty
MessaggioTitolo: Re: Ecco la moto di Giorgio   Ecco la moto di Giorgio - Pagina 2 Icon_minitimeMar Ott 25, 2011 7:40 am

lamb ha scritto:
$ BISS $ ha scritto:
gran bel servizio Very Happy

una domanda fabrizio...a breve dovr˛ togliere e rifare la guarnizione al carterino della distribuzione come hai fatto te xkÚ mi trasuda olio e volevo farti un paio di domande in merito:

-il lavoro posso farlo piegando la moto sul lato?
-il gentil lamberto mi ha consigliato di usare la loctite, tu che pasta hai usato?
-x svolgere il lavoro al meglio hai qualche dritta o trucchetto?

grazie mille Smile

non serve piegare la moto : dritta va + che bene
fabrizio ha usato loctite nera (coppe olio) va bene lo stesso ed indicata per presenza olio e in questo caso non ci son pressioni ,
forse meno tenace del 5699 ma cmq ok (altri han usato loctite 596 )
per staccare la cartella , dopo aver rimosso la pompa acqua convien metter una vite lunga filetto 6x1 nel foro vite pompa acqua centrale
alla cartella , avvitare sino al completo distacco aiutandosi con un mazzolino in gomma per far si che venga via parallelo .
attenzione ai rasamenti che potrebbero rimaner attaccati alla cartella estratta

ps : fabrizio : questo lo metti sotto la tua?

lamberto al dilÓ dei 25Ç di costo non riesco mica a trovare la loctite 5699 No sai se online la vendono?
Torna in alto Andare in basso
fabrizio

fabrizio

Numero di messaggi : 150
Data d'iscrizione : 30.11.08
EtÓ : 56
LocalitÓ : san benedetto del tronto

Ecco la moto di Giorgio - Pagina 2 Empty
MessaggioTitolo: Re: Ecco la moto di Giorgio   Ecco la moto di Giorgio - Pagina 2 Icon_minitimeMar Ott 25, 2011 11:15 am

m˛ sto motore lo tengo li in attesa di essere imbarcato
il mio ancora funziona bene(8000 km),ricordo gli feci lo stesso trattamento di questo
solo che invece di rimettere i pezzi nuovi ricordo misurai tutti i pezzi ed era quasi tutto in tolleranza
cambiai i cuscinetti distribuzione e cuscinetti albero a camme guarnizione testa
rimontai il tutto usando gli stessi prodotti di adesso,forte del fatto che in 8000 km il
motore non trafila una goccia di olio da nessuna parte e non ho mai e dico mai rabboccato
una goccia di liquido refrigerante
una cosa biss come ti ha detto Lamberto vÓ benissimo,e questi motori non hanno nŔ trucchi
nŔ grossi segreti,io dico sempre scherzando che sono uguali a motori agricoli di motocoltivatori,
solo pi¨ potenti.
Tutto li
Torna in alto Andare in basso
Ospite
Ospite



Ecco la moto di Giorgio - Pagina 2 Empty
MessaggioTitolo: Re: Ecco la moto di Giorgio   Ecco la moto di Giorgio - Pagina 2 Icon_minitimeMar Ott 25, 2011 12:30 pm

Very Happy Very Happy Very Happy vorrei aver il LOMBARGINI del nik Very Happy


ps per la loctite qui da me l'ordine minimo Ŕ un cartone da 25 pezzi (99gr)
oppure inghilterra a 7 euro a tubetto
oppure monza anche tubi per pistola da 500 gr
... cerca che la trovi
Torna in alto Andare in basso
fabrizio

fabrizio

Numero di messaggi : 150
Data d'iscrizione : 30.11.08
EtÓ : 56
LocalitÓ : san benedetto del tronto

Ecco la moto di Giorgio - Pagina 2 Empty
MessaggioTitolo: Re: Ecco la moto di Giorgio   Ecco la moto di Giorgio - Pagina 2 Icon_minitimeMer Ott 26, 2011 11:13 am

dimenticavo............
per fare la fase sŔ uno non avesse un comparatore da candela Ŕ questo

pistone PMS camme in basso come si desume dalle tacche volano-carter
Ecco la moto di Giorgio - Pagina 2 113

applicare goniometro con lo 0 allineato alle 2 tacche
Ecco la moto di Giorgio - Pagina 2 212


girare volano in senso antiorario fino a leggere 32░ in linea tacca carter
dopodiche con martello e bulino fate la seconda tacca e siete a posto per
le prossime fasi
Ecco la moto di Giorgio - Pagina 2 311

naturalmente in quella posizione la spina deve entrare tra volano e statore
per˛ adesso che abbiamo tutto segnato Ŕ pi¨ facile
Torna in alto Andare in basso
fabrizio

fabrizio

Numero di messaggi : 150
Data d'iscrizione : 30.11.08
EtÓ : 56
LocalitÓ : san benedetto del tronto

Ecco la moto di Giorgio - Pagina 2 Empty
MessaggioTitolo: Re: Ecco la moto di Giorgio   Ecco la moto di Giorgio - Pagina 2 Icon_minitimeSab Feb 04, 2012 6:09 am

guardate questo filmato
Ŕ molto utile ed Ŕ tutto reale e funzionale
https://www.youtube.com/watch?v=2rH681CYDgw

io ci ho saldato il tubo olio e ricostruito una lamella della pompa acqua
Torna in alto Andare in basso
Ospite
Ospite



Ecco la moto di Giorgio - Pagina 2 Empty
MessaggioTitolo: Re: Ecco la moto di Giorgio   Ecco la moto di Giorgio - Pagina 2 Icon_minitimeSab Feb 04, 2012 6:17 am

fabrizio ha scritto:
guardate questo filmato
Ŕ molto utile ed Ŕ tutto reale e funzionale
https://www.youtube.com/watch?v=2rH681CYDgw

io ci ho saldato il tubo olio e ricostruito una lamella della pompa acqua
ah ok fabri ... si conoscevo ..... Ŕ molto utile per piccoli lavoroi come hai fatto te Very Happy
Torna in alto Andare in basso
AleKite

AleKite

Numero di messaggi : 1253
Data d'iscrizione : 21.12.09
EtÓ : 36
LocalitÓ : San DonÓ di Piave (VE)

Ecco la moto di Giorgio - Pagina 2 Empty
MessaggioTitolo: Re: Ecco la moto di Giorgio   Ecco la moto di Giorgio - Pagina 2 Icon_minitimeDom Feb 05, 2012 12:11 pm

fabrizio ha scritto:
guardate questo filmato
Ŕ molto utile ed Ŕ tutto reale e funzionale
https://www.youtube.com/watch?v=2rH681CYDgw

io ci ho saldato il tubo olio e ricostruito una lamella della pompa acqua


Che figata lol! lol! lol!
Torna in alto Andare in basso
http://www.kitesurfer.it/index.php
DRE

DRE

Numero di messaggi : 2659
Data d'iscrizione : 13.10.08

Ecco la moto di Giorgio - Pagina 2 Empty
MessaggioTitolo: Re: Ecco la moto di Giorgio   Ecco la moto di Giorgio - Pagina 2 Icon_minitimeDom Feb 05, 2012 11:30 pm

io non lo conoscevo, veramente una fissa!
Torna in alto Andare in basso
pestenera

pestenera

Numero di messaggi : 616
Data d'iscrizione : 29.07.10
EtÓ : 38
LocalitÓ : cosenza

Ecco la moto di Giorgio - Pagina 2 Empty
MessaggioTitolo: Re: Ecco la moto di Giorgio   Ecco la moto di Giorgio - Pagina 2 Icon_minitimeGio Feb 09, 2012 11:12 am

fabrizio ha scritto:
guardate questo filmato
Ŕ molto utile ed Ŕ tutto reale e funzionale
https://www.youtube.com/watch?v=2rH681CYDgw

io ci ho saldato il tubo olio e ricostruito una lamella della pompa acqua
me ne potresti procurare qualche barretta!!!!????
Torna in alto Andare in basso
Ospite
Ospite



Ecco la moto di Giorgio - Pagina 2 Empty
MessaggioTitolo: Re: Ecco la moto di Giorgio   Ecco la moto di Giorgio - Pagina 2 Icon_minitimeGio Feb 09, 2012 1:12 pm

Torna in alto Andare in basso
pestenera

pestenera

Numero di messaggi : 616
Data d'iscrizione : 29.07.10
EtÓ : 38
LocalitÓ : cosenza

Ecco la moto di Giorgio - Pagina 2 Empty
MessaggioTitolo: Re: Ecco la moto di Giorgio   Ecco la moto di Giorgio - Pagina 2 Icon_minitimeGio Feb 09, 2012 2:07 pm

lamb ha scritto:
ecco: http://www.ebay.it/itm/DURAFIX-EASYWELD-10-ROD-LOW-TEMP-ALUMINIUM-WELDING-KIT-/220434017329
Twisted Evil Twisted Evil Twisted Evil Twisted Evil
grazie lamb!!!!!!!!
comunque fabrizio mi sembra che avesse scritto che costavano meno ....
comunque anche cosi' non sono cari!!!!!
provo a fare il recupero liquidi !!!!
Torna in alto Andare in basso
fabrizio

fabrizio

Numero di messaggi : 150
Data d'iscrizione : 30.11.08
EtÓ : 56
LocalitÓ : san benedetto del tronto

Ecco la moto di Giorgio - Pagina 2 Empty
MessaggioTitolo: Re: Ecco la moto di Giorgio   Ecco la moto di Giorgio - Pagina 2 Icon_minitimeDom Feb 26, 2012 12:46 pm

Torna in alto Andare in basso
pestenera

pestenera

Numero di messaggi : 616
Data d'iscrizione : 29.07.10
EtÓ : 38
LocalitÓ : cosenza

Ecco la moto di Giorgio - Pagina 2 Empty
MessaggioTitolo: Re: Ecco la moto di Giorgio   Ecco la moto di Giorgio - Pagina 2 Icon_minitimeLun Feb 27, 2012 2:18 pm

Torna in alto Andare in basso
Contenuto sponsorizzato




Ecco la moto di Giorgio - Pagina 2 Empty
MessaggioTitolo: Re: Ecco la moto di Giorgio   Ecco la moto di Giorgio - Pagina 2 Icon_minitime

Torna in alto Andare in basso

Ecco la moto di Giorgio
Torna in alto
Pagina 2 di 2Vai alla pagina : Precedente  1, 2
 Argomenti simili
-
» "Io l' ho visto!" - Non abbandoniamo Fido
» Dune di Piscinas, davvero deturpate dalle moto?
» Manuali officina per moto auto barche motoslitte ecc
» la moto pi¨ bella del mondo SUZUKI DR 350R Gialla
» Il futuro delle moto affidabili

Permessi di questa sezione del forum:Non puoi rispondere agli argomenti in questo forum
 :: Forum Vor :: Tu e la tua Vor-
Vai verso:
